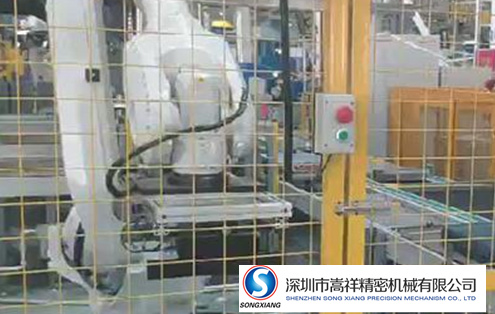

考慮到機械手的通用性，同時使用點位控制，因此我們采用可編程序控制器(PLC)對機械手進行控制.當機械手的動作流程改變時，只需改變PLC程序即可實現，非常方便快捷。



可編程序控制器的選擇及工作過程

目前，國際上生產可編程序控制器的廠家很多，如日本三菱公司的F系列PC,德國西門子公司的SIMATIC N5系列PC、日本OMRON(立石)公司的C型、P型PC等。考慮到本機械手的輸入輸出點不多，工作流程較簡單，同時考慮到制造成本，因此在本次設計中選擇了OMRON公司的C28P型可編程序控制器。




可編程序控制器是通過執行用戶程序來完成各種不同控制任務的。為此采用了循環掃描的工作方式。具體的工作過程可分為四個階段。

機械手的PLC控制系統設計機械手的PLC控制系統設計



第一階段是初始化處理。

 可編程序控制器的輸入端子不是直接與主機相連，CPU對輸入輸出狀態的詢問是針對輸入輸出狀態暫存器而言的。輸入輸出狀態暫存器也稱為I/0狀態表.該表是一個專門存放輸入輸出狀態信息的存儲區。其中存放輸入狀態信息的存儲器叫輸入狀態暫存器;存放輸出狀態信息的存儲器叫輸出狀態暫存器。開機時，CPU首先使I/0狀態表清零，然后進行自診斷。當確認其硬件工作正常后，進入下一階段。



 第二階段是處理輸入信號階段。

 在處理輸入信號階段，CPU對輸入狀態進行掃描，將獲得的各個輸入端子的狀態信息送到I/0狀態表中存放。在同一掃描周期內，各個輸入點的狀態在I/0狀態表中一直保持不變，不會受到各個輸入端子信號變化的影響，因此不能造成運算結果混亂，保證了本周期內用戶程序的正確執行。



第三階段是程序處理階段。

當輸入狀態信息全部進入I/0狀態表后，CPU工作進入到第三個階段。在這個階段中，可編程序控制器對用戶程序進行依次掃描，并根據各I/0狀態和有關指令進行運算和處理，最后將結果寫入I/0狀態表的輸出狀態暫存器中。


第四階段是輸出處理階段。

CPU對用戶程序已掃描處理完畢，并將運算結果寫入到I/0狀態表狀態暫存器中。此時將輸入信號從輸出狀態暫存器中取出，送到輸出鎖存電路，驅動輸出繼電器線圈，控制被控設備進行各種相應的動作。然后，CPU又返回執行下一個循環的掃描周期。
