多工位沖壓自動化生產線：可應用在中型零件的快速生產，不易變形的梁類件，左右共模形狀較復雜的對稱件，以其自動桿上的夾手能夾持的產品均可應用于該自動線的生產。



多工位沖壓自動化生產線

（1）概述：一臺大噸位壓機工作臺上放置多個（一般為4~5 副模具）獨立工位模具的生產線，利用拆垛手或開卷送料機上料，利用自動送料桿進行工序件傳遞，利用自動傳送皮帶收集下線產品，如圖3所示。





（2）特點

a.底料可以是卷料，也可以是料片，靈活性大，利于提高材料利用率。

b.使用自動桿送料，沖次低于級進模生產線，高于傳統串聯生產線，可實現較高的生產效率。

c.可添加上下料感應器、雙料檢測、夾手感應器、模內感應器等，對料片及生產中的制件進行位置及狀態檢測，安全性較高。

d.對各工位模具送料高度及沖壓方向有較高要求，為保證送料的穩定，一般要保證各工序狀態工序一致。



        串聯沖壓自動化生產線：因其各工序獨立分布于各個壓機，該生產線柔性最高，適用于生產工藝復雜的大型覆蓋件，利于單個工序的調試及獨立生產，方便對產品進行高要求的質量控制。



串聯沖壓自動化生產線

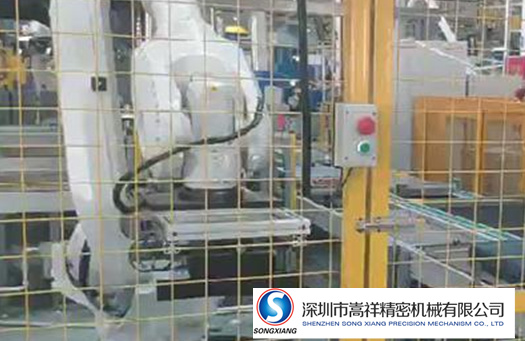

（1）概述：由多個壓機依次排列，串聯成一個自動化生產線。每臺壓機工作臺上放置一副模具（即生產工藝的一道工序），由自動機械手臂或機器人完成上料、工序件的傳遞及下料裝箱工作，如圖 4所示。



（2）特點。

a.適用范圍廣，可以應用到各種沖壓件的生產，對沖壓件大小、形狀、板厚沒有較高要求，可應用于大型覆蓋件的生產，靈活性能大。

b.生產效率較低，由于使用機械手臂送料，節拍沖次無法較高，與級進生產線、多工位生產線相比，生產效率較低。

c.利于模具維修調試，由于各模具所屬各壓機，裝夾獨立，工作參數獨立，各模具工序維修調試可獨立進行，互不影響。

d.占用生產廠房面積大，一條傳統串聯生產線一般包括4~5臺壓機，占地面積大。
